生命至上，锦沃科技UWB高精度定位矿井方案守护煤矿安全
2023-09-18
长期以来，我国能源生产消费结构以煤为主，煤炭行业是我国国民经济的重要组成部分。目前，从生产侧来看，原煤占一次能源生产的比重在75%左右（按电热当量法计算）；从消费侧来看煤炭占能源消费总量的65%左右（按电热当量法计算）；从国家能源资源和能源安全战略来看，在可预见的几十年内，我国能源仍将主要依靠煤炭保障。
近几年，煤矿安全事故如爆炸、冒顶、透水、中毒等时有发生，实时掌握井下人员位置和动态，第一时间保障人员生命安全和进行救援，尤为重要。在此背景下，对于智慧矿山重要组成部分的井下人员定位系统，国家频频出台相应管理要求。
◆ 2019年10月，山东煤矿安全监察局发布了《山东煤矿人员精确定位系统技术要求（试行）》。该文件对井下人员定位系统的定位精度、实时性、覆盖范围提出了更为严格的要求。随即对山东省内的所有煤矿人员定位系统进行升级改造。
◆ 2020年3月，国家能源局加强顶层设计和政策支持，联合国家发展改革委、教育部、科技部、工业和信息化部、财政部、应急管理部、国家矿山安监局印发《关于加快煤矿智能化发展的指导意见》，建立了煤矿智能化发展协调机制，以提高煤炭保供能力为目标，以示范项目为抓手，边健全制度边推进工作，煤矿智能化建设全面铺开。
◆ 2020年10月，国家煤矿安监局办公室对外发布了关于征求《煤矿井下人员定位系统通用技术条件（征求意见稿）》意见的函，并附文件《煤矿井下人员定位系统通用技术条件（征求意见稿）》。该文件针对煤矿井下人员定位系统提出了更严格的要求：煤矿井下人员精确定位系统*静态定位误差应不大于0.3m。
◆ 2021年5月，国家能源局联合国家矿山安监局印发《关于支持鼓励开展煤矿智能化技术装备研发与应用的通知》，全力加快煤矿智能化技术装备研发与应用，提升我国煤矿智能化建设水平。
◆ 2021年6月，国家能源局联合国家矿山安监局印发《煤矿智能化指南（2021年版）》，提出了煤矿智能化建设的原则、目标、技术架构和建设内容，为智能化煤矿建设提供技术路径与方向指引。

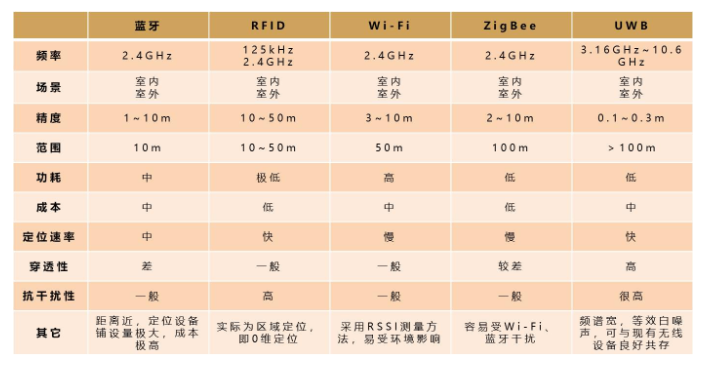

室内主流定位技术对比
目前，室内定位技术主要以蓝牙、RFID、WiFi、Zigbee、UWB等定位为主，对比如下：

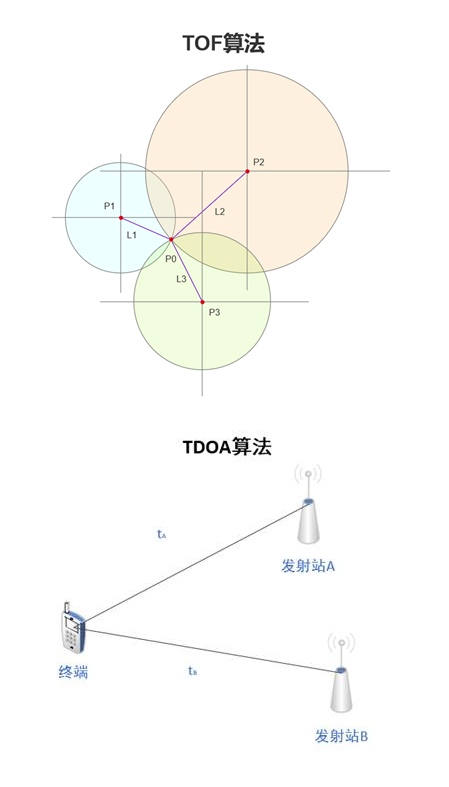

UWB是一种无线载波通信技术，利用纳秒级的非正弦波窄脉冲传输数据，该窄脉冲在频域上很宽，所以叫超宽带。UWB的定位原理和卫星定位很相似，通过布置已知坐标的定位基站，需要定位的人或物携带定位标签，标签按照一定的频率发送脉冲，不断和已知位置的基站进行测距，软件系统通过TOF三角定位算法/TDOA时差定位算法就能定出标签的位置。UWB时域信号脉冲较窄，在时间、空间上有较大分辨力，比较容易抵抗室内信号传输常见的多径效应的影响，因此测距和定位精度能高达0.1-0.3m。
锦沃科技UWB高精度定位矿井解决方案，助力矿井安全保障
锦沃科技响应国家智慧矿山建设需要，围绕煤炭矿井的各项问题，建设基于UWB技术的煤矿人员精确定位系统，静态定位精度达0.1m，传输速率高、抗干扰能力强。联合AI、4G、5G等技术，为煤炭矿井下作业人员、井下车辆、各类型煤矿设备等建立高速通信数据传输通道，在采掘工作面评价为中等及以上冲击危险的巷道实现信号全覆盖，采煤面及顺槽、掘进面定位精度高达1m。
具备工作面限员限入、超时超员触发语音广播报警、支持多系统融合、井下真三维空间人车移动目标定位和跟踪等功能，可以获取井下的人员、车辆、设备的实时位置，并呈现在地面的计算机系统上。管理人员可以随时掌握井下人员、车辆的位置信息和历史轨迹，掌握设备的安装位置，保障煤矿安全生产。
当事故发生时，救援人员也可根据UWB高精度定位系统提供的人员、车辆、设备定位等信息，迅速了解现场情况，及时采取相应的救援措施，提高救援工作效率。

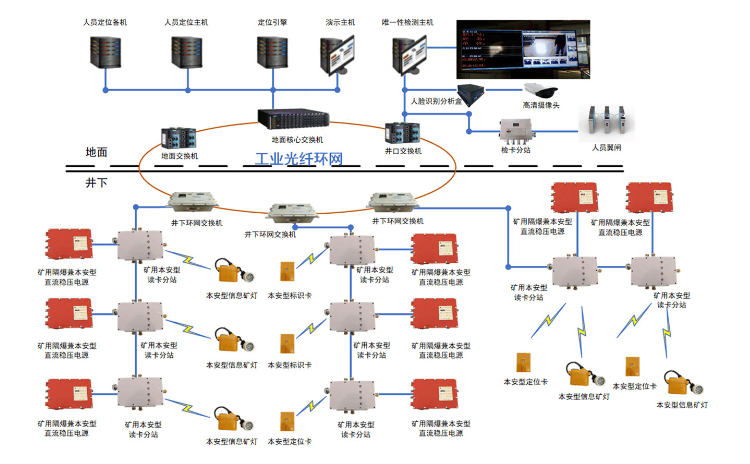

方案组成架构
方案优势
★ 定位精度高：定位精度可达0.1m
★ 覆盖范围大：单个基站有效覆盖范围400米以上
★ 系统容量大：单基站可容纳80个标签
★ 抗干扰能力强：纳秒级极窄脉冲；与其他通信设备不在同一频段
★ 自主研发：电路、板卡完全自主研发设计
★ 场景匹配度高：深入业务场景设计解决方案
★ 易于二次开发：提供api接口及开发支持
★ 专业化服务：一次实施，长期售后服务
此外，相比于市场同类方案，锦沃科技UWB高精度定位矿井方案具备技术、成本以及系统三大优势，使系统落地具备更大可能性。
技术优势：拥有成熟的研发团队，电路、模块、算法完全自主研发。
成本优势：无论是硬件的模块化设计，还是软件便于二次开发的特性，锦沃科技都为UWB高精度定位矿井方案在成本把控上提供了更大的可能性。
系统优势：针对不同场景，不同的监管需求，提供深度的定制服务，锦沃科技UWB高精度定位矿井方案具备更强的拓展性。
方案功能与应用

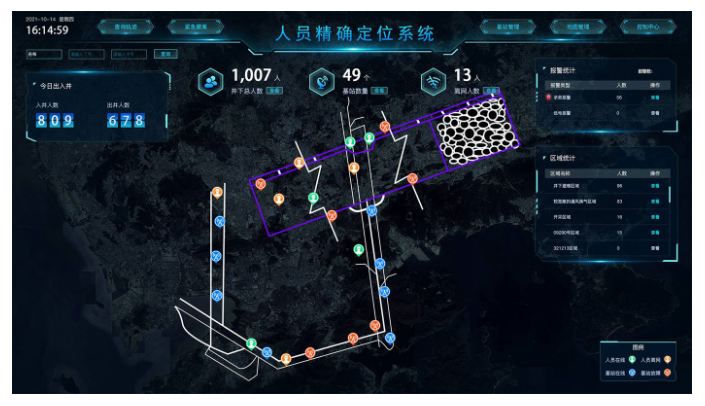

1、人车精确位置实时定位展示
★ 支持二维/三维显示模式
★ 人员乘车后，显示为乘车状态
★ 实时统计车辆状态、车辆人数
★ 基于ArcGIS API构建显示地图
★ 针对人员的职务、工种不同，显示不同状态
★ 实时展示井下人员、车辆、设备的分布状况
★ 实时统计各区域、单位、工种的井下人员及分布状态
2、井下安全报警监控与提示
★ 支持双向呼叫
★ 支持多种报警类型
★ 井上井下联动声光报警
★ 区域限员报警（电子围栏）
★ 根据基站距离设置区域边界
★ 支持声光报警装置，报警发生后快速响应
★ 支持接入短信猫，向监管领导发送短信通知
★ 可根据工作面位置搬移基站，无需重复设置
3、作业面区域限员管理
★ 自动设置区域边界
★ 区域入口通信设备与调度指挥中心联动
★ LED显示屏、声光报警器、井上监控多维度警告提示
★ 监控、预警、报警三重管理机制，实现井上、井下快速联动
4、巡检人员工作监督管理
★ 井上井下联动
★ 手持终端录入巡检记录
★ 月度巡检报表自动生成
★ 根据巡检计划、员工到岗情况判断巡检工作情况
5、井口唯一性检测系统
★ 入井人员唯一性检测
★ 人员定位识别卡工作正常与否检测
★ 人卡不符、一人多卡、无卡入井等检测和报警
★ 无定位系统厂家限制，适应性良好
6、历史轨迹记录与回放
★ 支持多人历史轨迹同时回放
★ 支持速率调整，高速状态下可以连续播放多段动画
★ 针对人车历史移动轨迹、区域经过进行查询和动画回放
★ 回放历史时刻人员轨迹时，自动切换成历史矿图，播放连贯
此外，还可根据矿井全面信息化建设需要，扩展嵌入车辆管理系统、井下“滴滴打车”、井下设备全生命周期管理等功能 。
方案核心设备

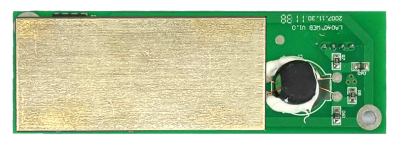

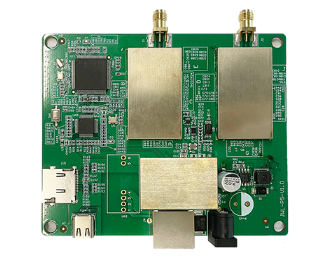

1、矿用UWB定位分站板卡GK-001
为锦沃科技自研的定位分站专用UWB板卡，支持TOF、TDOA技术，可满足集成商、终端用户实现巷道一维定位、硐室二维定位以及存在性检测等场景的定位需求。

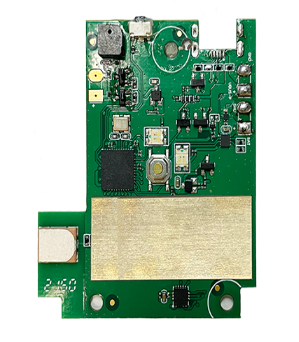

2、矿用UWB人员标识卡板卡GK-T100
为锦沃科技自研的矿用人员标识卡专用UWB定位板卡，支持TOF、TDOA技术，适用于煤矿井下各类场景需要，具备双向通信、心跳监测、休眠机制、声光报警等功能。
3、本安型矿灯UWB定位板卡GK-K100
为锦沃科技自研的矿灯专用UWB定位板卡，支持TOF、TDOA技术，可插入矿灯电池盒内使用，适用于煤矿井下各类场景需要，具备双向通信、心跳监测、休眠机制、声光报警等功能。
方案应用
锦沃科技UWB高精度定位矿井解决方案和核心设备已在黑龙江省某煤矿、山东省某煤矿、内蒙某煤矿的人员精确定位系统中成功应用，为煤矿安全生产管理提供强大后盾。

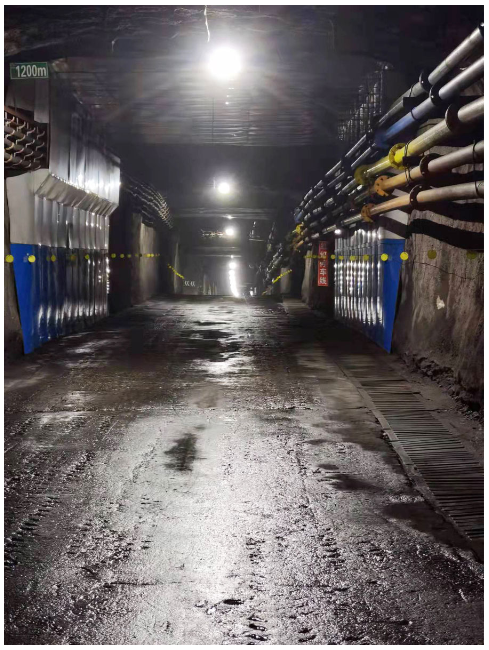

黑龙江某煤矿人员精确定位系统项目

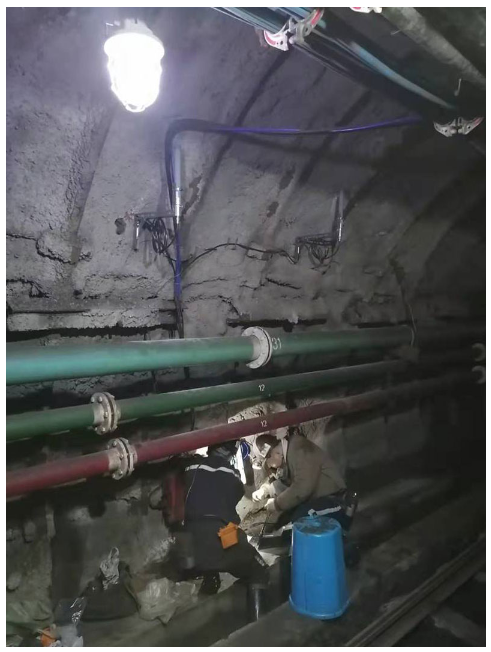

山东省某煤矿人员精确定位系统项目

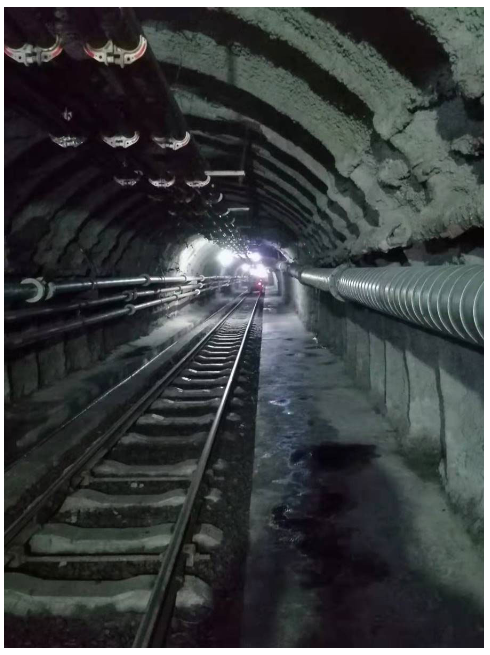

内蒙古某煤矿人员精确定位系统项目
生命至上，安全生产，精确把控，防患未然！是我们煤矿人义不容辞的责任。
